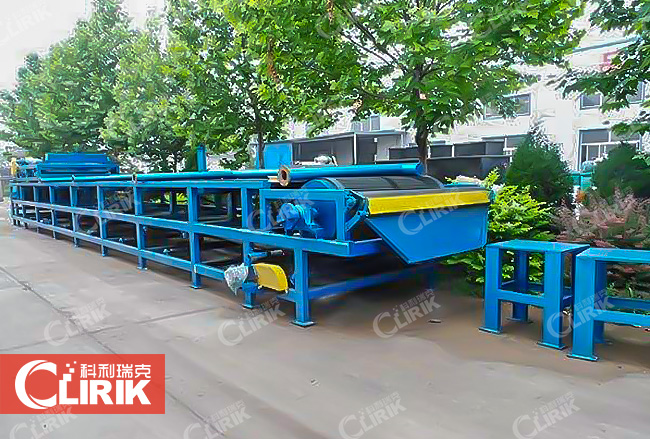

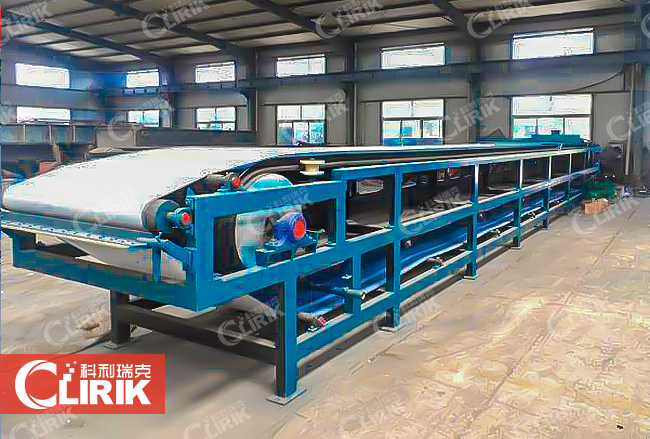

真空带式过滤机

【产品简介】：橡胶带式真空过滤机是以真空负压为推动力实现固液分离的设备，在结构上，过滤区段沿水平长度方向布置，可以连续完成过滤、洗涤、吸干、滤布再生等作业。

【应用范围】：广泛应用于冶金，矿山，化工，电厂湿法烟气脱硫，煤化工，造纸，食品，制药及环保等行业

短信获取报价

产品特点

1. 采用了固定真空盒，胶带在真空盒上移动并与真空盒构成运动密封的结构形式，密封水既作润滑剂又作冷却剂，可形成有效的真空密封。 2. 在胶带的支承方式上，采用滚动辊支承，可减少胶带运行的摩擦阻力，增加胶带的使用寿命。 3. 在整体结构上采用了模块化可拆式框架结构，确保了环形胶带的安装、维护和设备保养。 4. 实现了真正意义上的连续过滤，物料从进料、脱水、洗涤的连续真空状态。 5. 橡胶带式真空过滤机是真空过滤机系列产品中过滤效率最高、生产能力最大、洗涤效果最好、操作最简单的固液分离设备

工作原理

该设备采用了固定真空盒，胶带在真空盒上滑动，真空盒与胶带间构成运动密封的结构形式，它能连续自动完成过滤，滤饼洗涤，卸渣，滤布再生等工艺操作，并且母液与滤饼洗涤液可以分段收集。

技术参数

真空带式过滤机
型号	过滤面积	滤带有效宽度	过滤有效长度	真空耗量	主电机功率power(kw)	真空机功率	整机总长	机身宽度	机身高度	重量
型号	(m2)	(mm)	(mm)	(m2/min)	主电机功率power(kw)	(kw)	L(mm)	W(mm)	H(mm)	t
500	3	500	6000	12	3	8.5	10200	1250	2070	6
	4		8000	14	3	22	12200			7
	5		10000	16	3	30	14200			7
	6		12000	20	3	30	16200			8
600	5	600	8000	16	3	30	12200	1350	2070	7
	6		10000	20	3	30	14200			8
	7		12000	22	3	35	16200			8
	8		14000	26	3	35	18200			9
1000	8	1000	8000	26	5.5	37	12200	1750	2070	9
	10		10000	28	5.5	37	14200			10
	12		12000	30	5.5	40	16200			10
	14		14000	32	5.5	37	18200			11
1300	10	1300	8000	28	5.5	40	12200	2050	2070	10
	13		10000	30	5.5	45	14200			11
	16		12000	35	7.5	45	16200			12
	18		14000	38	7.5	45	18200			13
1800	14	1800	8000	32	5.5	45	12200	2550	2170	11
	18		10000	38	7.5	45	14200			13
	22		12000	40	11	55	16200			15
	25		14000	45	11	55	18200			19
2000	20	2000	10000	38	7.5	55	14200	2750	2170	14
	24		12000	42	11	55	16200			18
	28		14000	46	11	45	18200			20
	32		16000	50	11	55	20200			24
2500	20	2500	8000	40	7.5	55	12200	3250	2270	15
	25		10000	45	11	45	14200			19
	30		12000	50	11	55	16200			22
3000	30	3000	10000	50	11	75	14200	3750	2270	23
	36		12000	55	15	55	16200			28
	42		14000	60	22	110	18200			33
3500	35	3500	10000	55	11	55	14200	4250	2470	31
	42		12000	62	22	150	16200			36
	49		14000	70	22	110	18200			40
