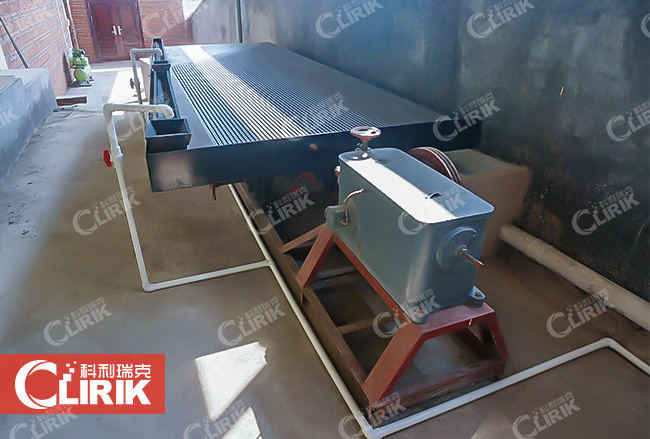

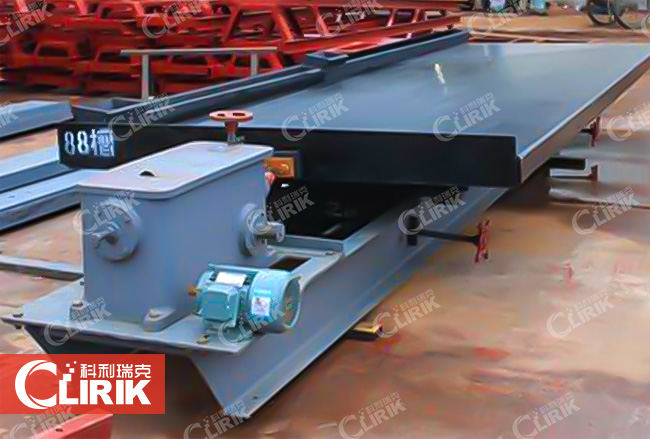

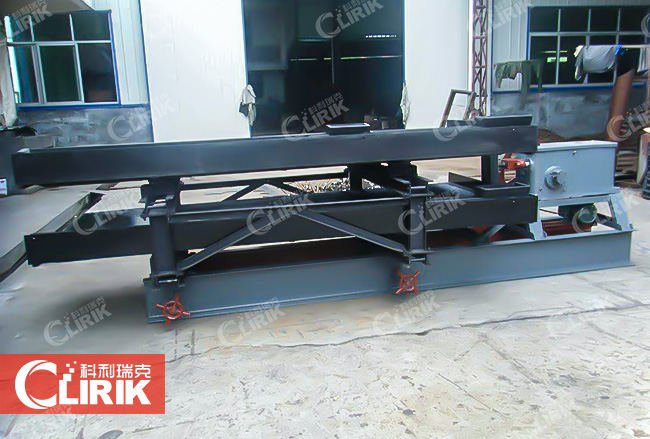

摇床

【产品简介】:一款利用床面的不对称往复运动实现轻重矿物分选的摇床设备,属于重力选矿。

【应用范围】:6-S床设备可用于粗选、精选、扫选等不同作业,选别粗砂(2-0.5mm)、细砂(0.5-0.074mm)、矿泥(-0.074)等不同粒级的物料。广泛应用于选别锡、钨、金、钽、铌、铁、锰、钛铁和煤等。

短信获取报价

产品特点

横向坡度调节范围大(0~10°),冲程容易调节; 床面平整,抗腐蚀性好,坚固耐用,不易变形; 在改变横向坡度和冲程时,亦可保持摇床床面运行平稳;

工作原理

矿粒群从6-S摇床床面上角的给矿槽送入,同时由给水槽供给横向冲洗水,于是矿粒在重力,横向流水冲力,床面作往复不对称运动所产生的惯性和摩擦力的作用下,按比重和粒度分层,并沿床面作纵向运动和沿倾斜床面作横向运动。比重和粒度不同的矿粒沿着各自的运动方向逐渐扇形流下,分别从摇床精矿端和尾矿侧的不同区排出,最后被分成精矿,中矿和尾矿。

技术参数


6-S摇床
名称 单位 粗砂摇床 细砂摇床 矿泥摇床
台面尺寸 长度 4450 4450 4450
传动端宽 MM 1855 1855 1855
精矿端宽 MM 1546 1546 1546
最大给矿粒度 MM 2 0.5 0.15
给矿量 T/d 30-60 10-20 7.2-15
处理能力 t/h 1.2-2.5 0.5-0.8 0.3-0.6
给矿浓度 % 25-30 20-25 15-25
行程 MM 16-22 11-16 8-16
频率 F 15-48 48-53 50-57
台面清洗水量 T/d 80-150 30-60 10-17
横向坡度 2.5-4.5 1.5-3.5 1-2
纵向坡度 % 1.4 0.92
台面尖灭角 32-42 40 42
选矿面积   7.6 7.6 7.6
台面长度比   2.6 2.6 2.6
电机功率 KW 1.1 1.1 1.1
