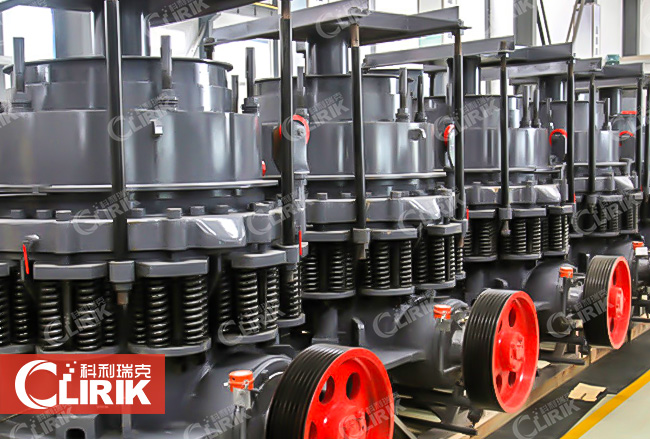

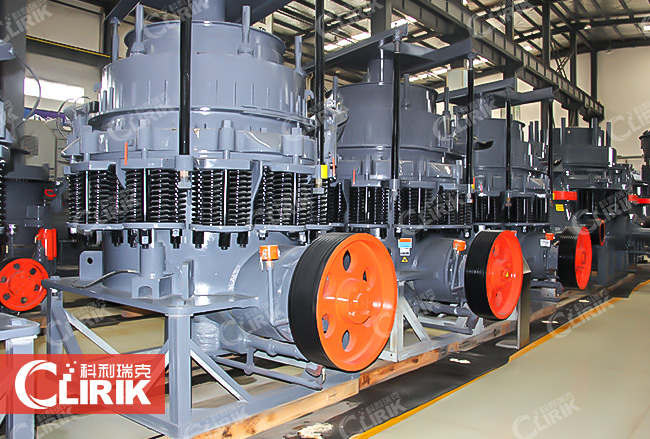

弹簧圆锥破碎机

【产品简介】:圆锥破碎机是 一种适用于砂石、选矿、冶金、建筑、筑路、化学及硅酸盐行业中原料的破碎机械。根据破碎原理的不同和产品颗粒大小不同,又分为很多型号。圆锥破碎机破碎比大、效率高、能耗低,产品粒度均匀,适合中碎和细碎各种矿石,岩石。

【应用范围】:适用于细破碎和超细破碎坚硬的岩石、矿石、矿渣、耐火材料等。适用于破碎坚硬与中硬矿石及岩石,如铁矿石、铜矿石、石灰石、石英、花岗岩、玄武岩、辉绿岩等。破碎腔型式由矿石用途决定,标准型适用于中碎,中型适用于细碎,短头型适用于超细碎。

短信获取报价

产品特点

1、增大偏心距,提高处理能力。 2、加快速度,增大功率,提高破碎细度。 3、升高动锥旋摆中心,优化腔型设计。 4、衬板加厚,延长寿命。 5、液压马达取代液压推杆装置,排矿口精确连续调节,10分钟拆出定锥总成。 6、产量和粉矿含量高。 7、关键部件采用高强度材质,适当增加重量,可靠性更好。

工作原理

弹簧圆锥破碎机工作时,电机通过液力偶合器、小圆锥齿轮驱动偏心套底部的大圆锥齿轮,使偏心套旋转,致使锥体作旋摆动而破碎物料。破碎机的主轴是不动的,只是支掸球面瓦,承受破碎力。由于破碎机主轴不动而偏心套传递破碎力,故该结构可承受较大破碎力,对细碎和超细破碎非常适应,因为超细破碎的破碎力是非常大的。预计其产品粒度(对于超细碎型衬板)开路时可达50-80%(视物料性质而有所差异)。

技术参数


弹簧圆锥破碎机
型 号 破碎头底部直径(mm) 最大进料料度(mm) 出料调整范围(mm) 破碎产量
(t/h)
电机功率
(KW)
偏心轴转速(r/min) 重量
(t)
PYB600 600 75 12—25 40 30 356 5
PYD600 600 40 2—13 12—23 30 356 5.5
PYB900 900 115 15-50 50-90 55 333 11.2
PYZ900 900 60 5—20 20-65 55 333 11.2
PYD900 900 50 3—13 15-50 55 333 11.3
PYB1200 1200 145 20-50 110-168 110 300 24.7
PYZ1200 1200 100 8—25 42-135 110 300 25
PYD1200 1200 50 3—15 18-105 110 300 25.3
PYB1750 1750 215 25-50 280-480 160 245 25.3
PYZ1750 1750 185 10—30 115-320 160 245 25.3
PYD1750 1750 85 5—13 75-230 160 245 50.2
PYB2200 2200 300 30-60 590-1000 280 220 80
PYZ2200 2200 230 10—30 200-580 280 220 80
PYD2200 2200 100 5—15 120-340 280 220 81.4
