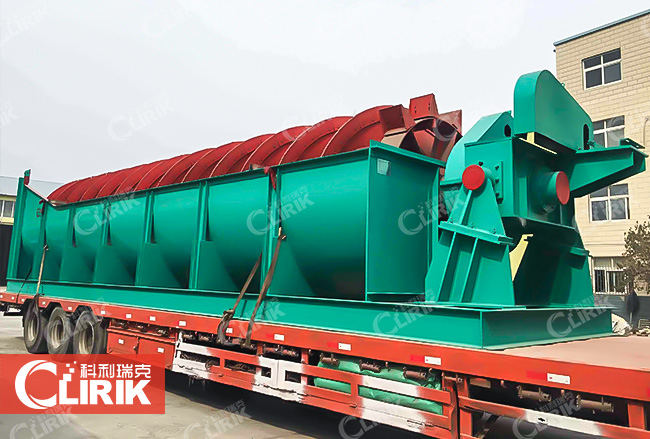

螺旋分级机在选矿生产线中常常和球磨机等设备搭配使用，对矿物进行分级，有利于后期选别过程的进行。该设备结构上主要由传动装置、螺旋体、槽体、升降机构、下部支座（轴瓦）和排矿阀组成，不同的型号规格结构大致相同，但其处理能力却相差甚远，因此，以下为了方便用户选购到合适的螺旋分级机设备，这里介绍一下螺旋分级机型号规格有哪些，怎么看？ 螺旋分级机

1.螺旋分级机是选矿不管是磁选工艺还是浮选工艺下的常用设备，其主要类型就有很多，有高堰式单螺旋和双螺旋、低堰式单螺旋和双螺旋、沉没式单螺旋和双螺旋几种分级机，低堰式现运用的很少，目前主要是高堰式螺旋分级机和沉没式螺旋分级机。

2.目前，高堰式螺旋分级机和沉没式螺旋分级机的区别在于适应的范围上有所不同，高堰式用于粗磨产品的分级，沉没式用于细磨矿浆的分级。

3.型号规格是用户在选择投资时的一个重大参考标准，河南红星机器生产的螺旋分级机设备型号齐全，既有现货供应，对于那些有特殊要求的用户，也可专业设计制造，生产的螺旋分级机常用型号规格如下：

型号	螺旋直径  (mm)	螺旋转速 (r/min)	水槽长度  (mm ≤)	处理量（t/d）		电动机功率（kw≤）		外形尺寸（L×W×H）（mm≤）			机重 （t）
				按返砂	按溢流	传动用	升降用	长	宽	高	≤
FG-5	500	8-12.5	4500	135-210	32	1.1	----	5430	680	1480	1.9
FG-7	750	6-10	5500	340-570	65	3	----	6720	980	1820	3.1
FG-10	1000	5-8	6500	675-1080	110	5.5	----	7590	1240	2380	4.9
FC-10			8400	675-1080	85	7.5	----	9600	1240	2680	6.2
FG-12	1200	4-6	6500	1170-1870	155	7.5	2.2	8180	1570	3110	8.5
FC-12			8400	1170-1870	120	7.5	2.2	10370	1540	3920	11.0
2FG-12			6500	2340-3740	310	15	4.4	8230	2790	3110	15.8
2FC-12			8400	2340-3740	240	15	4.4	10370	2790	3920	17.6
FG-15	1500	4-6	8300	1830-2740	235	7.5	2.2	10410	1880	4080	12.5
FC-15			10500	1830-2740	185	7.5	2.2	12670	1820	4890	16.8
2FG-15			8300	2280-5480	470	15	4.4	10410	3390	4080	22.1
2FC-15			10500	2280-5480	370	15	4.4	12670	3370	4890	30.7
FG-20	2000	3.6-5.5	8400	3290-5940	400	11-15	3	10790	2530	4490	20.5
FC-20			12900	3210-5940	320	11-15	3	15610	2530	5340	28.5
2FG-20			8400	7780-11880	800	22-30	6	11000	4600	4490	35.5
2FC-20			12900	77880-11880	640	22-30	6	15760	4600	5640	48.7
FG-24	2400	3.67	9130	6800	580	15	3	11650	2910	4970	26.8
FC-24			14130	6800	490	18.5	4	16580	2930	7190	41.0
2FG-24			9130	13600	1160	30	6	12710	5430	5690	45.8
2FC-24			14130	13700	910	37	8	17710	5430	8000	67.9
2FG-30	3000	3.2	12500	23300	1785	40	8	16020	6640	6350	73.0
2FC-30			14300	23300	1410	40	8	17091	6640	8680	84.8

以上就是小编对螺旋分析机的简单介绍，如果想了解更多的关于螺旋分级机的，欢迎拨打1352137665
